Цветовая маркировка, предназначенная для кодирования емкости конденсаторов, может быть выполнена в виде одной или нескольких цветовых полос (точек или меток), причем некоторые цветовые метки не обязательно наносится - они могут быть представлены цветом корпуса конденсатора. Все особенности цветовых маркировок различных типов конденсаторов с примерами, приведены на рисунках 1 - 5.

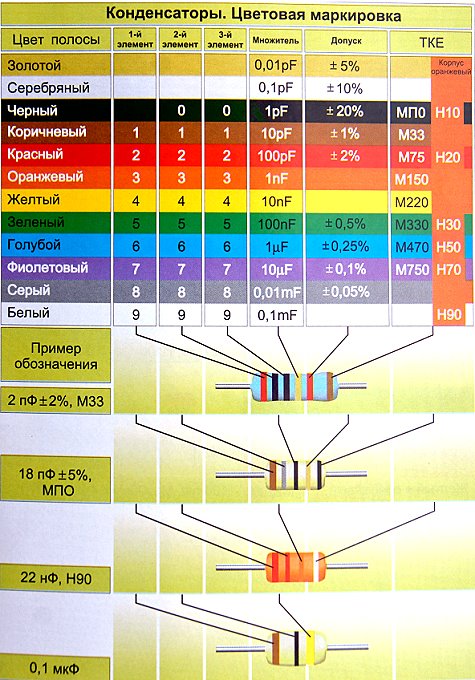

Рис. 1 Система цветовой маркировки конденсаторов с шестью параметрами.
Рис. 2 Система цветовой маркировки электролитических конденсаторов с тремя цветовыми параметрами.
Рис. 3 Система цветовой маркировки электролитических конденсаторов с четырьмя цветовыми параметрами.
Рис. 4 Система цветовой маркировки высоковольтных конденсаторов.
Рис. 5 Система цветовой маркировки электролитических танталовых конденсаторов.
