Некоторые конструктивные и технические характеристики в соответствии с ГОСТ 24011-80
Таблица № 1. Типовые размеры и мощности тороидальных трансформаторов
Размер магнитопровода.
мм. d / D - h |
Р. (Вт.) |
Размер магнитопровода.
мм. d / D - h |
Р. (Вт.) |
Размер магнитопровода.
мм. d / D - h |
Р. (Вт.) |
ОЛ 20/32-16 |
2,3 |
ОЛ 40/64-40 |
49,5 |
ОЛ 100/160-64 |
1000 |
ОЛ 20/32-20 |
4,7 |
ОЛ 50/80-32 |
75 |
ОЛ 100/160-80 |
1500 |
ОЛ 25/40-16 |
4,7 |
ОЛ 50/80-40 |
93,5 |
ОЛ 100/160-100 |
2000 |
ОЛ 25/40-20 |
5,8 |
ОЛ 50/80-50 |
117 |
ОЛ 128/200-80 |
2500 |
ОЛ 25/40-25 |
7,3 |
ОЛ 64/100-32 |
148 |
ОЛ 128/200-100 |
3000 |
ОЛ 32/50-16 |
9,3 |
ОЛ 64/100-40 |
186 |
ОЛ 128/220-100 |
4000 |
ОЛ 32/50-20 |
11,6 |
ОЛ 64/100-50 |
233 |
ОЛ 150/235-100 |
5000 |
ОЛ 32/50-25 |
14,6 |
ОЛ 64/100-64 |
296 |
ОЛ 150/275-100 |
6000 |
ОЛ 32/50-32 |
18,7 |
ОЛ 80/128-40 |
340 |
ОЛ 150/290-80 |
7000 |
ОЛ 40/64-20 |
24 |
ОЛ 80/128-50 |
428 |
ОЛ 150/330-100 |
10000 |
ОЛ 40/64-25 |
30 |
ОЛ 80/128-64 |
548 |
|
|
ОЛ 40/64-32 |
39 |
ОЛ 80/128-80 |
685 |
|
|

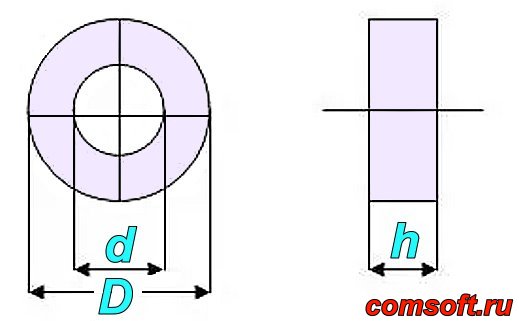

Рис. 1 Схематическое изображение основных размеров тороидального трансформатора
