Рекомендации по применению ламп
Надежности и долговечность ламп зависят прежде всего от правильного их использования в соответствии с их основным назначением и рекомендуемым рабочим режимом.
В выпрямителях переменного тока для питания приемоусилительных ламп применяют двуханодные кенотроны, а в выпрямителях для питания кинескопов и электроннолучевых трубок - одноанодные высоковольтные кенотроны.

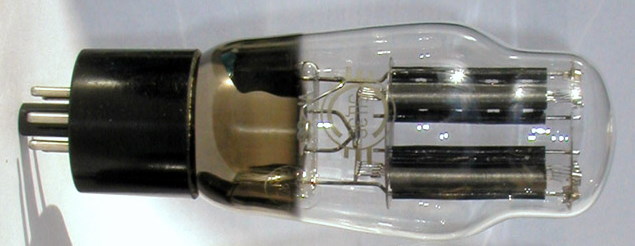

Рис. 1 Кенотрон с двумя анодами 5Ц3С.
Для электронных стабилизаторов напряжения в качестве проходных ламп обычно используют одинарные или двойные триоды с малым внутренним сопротивлением.
Предварительные каскады усилителя низкой частоты лучше всего выполнять на лампах с большим коэффициентом усиления. Для входного каскада при этом выбирают лампу с наименьшим значением эквивалентного сопротивления шумов. Для концертных звуковых усилителей большой мощности, в оконечных каскадах, используются обычно выходные пентоды или лучевые тетроды, рассчитанные на получение необходимой мощности при наименьших нелинейных искажениях. Но если речь идет об усилителях звука класса Hi – End, то в этом случае, как правило, используются прямонакальные триоды, с применением специфической схемотехники.

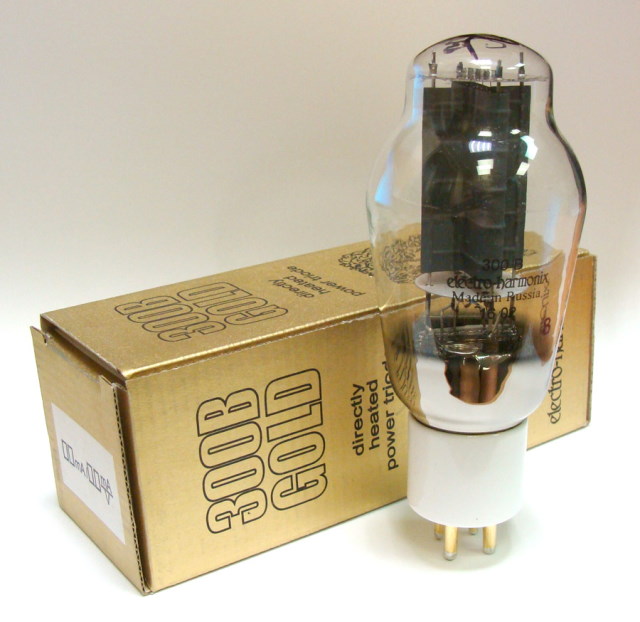

Рис. 2 Прямонакальный триод 300B Electro Harmonix gold.
Лампы, работающие в каскадах усиления напряжения высокой частоты, должны иметь небольшие между электродные емкости (особенно проходную емкость), высокое входное сопротивление и большую крутизну характеристики. В широкополосных усилителях применяют лампы с возможно большим коэффициентом широкополосности, т. е. с небольшими значениями входной и выходной емкостей при большой крутизне характеристики. Лампы, работающие в первых каскадах такого усилителя, должны, кроме того, иметь небольшой уровень собственных шумов.
Долговечность обычных приемоусилительных ламп, т. е. их работоспособность без существенного изменения основных параметров, составляет 500 - 1000 часов. У ламп серии Е, т. е. с этой буквой в конце обозначения, долговечность в 10 раз больше, и составляет от 5000 до 10000 часов (в остальном эти лампы идентичны с обычными).
Срок службы лампы в значительной мере зависит от стабильности напряжения ее накала. Особенно сильно он сокращается при перекале лампы. Поэтому отклонения от номинального значения напряжения накала не должны превышать тех значений, которые указаны для нее в справочных данных.
У ламп с катодом косвенного накала напряжение между катодом и подогревателем лампы не должно превышать допустимого для нее значения (желательно, чтобы это напряжение было по возможности наименьшим). Чтобы предотвратить возникновение больших напряжений между катодом и подогревателем (а это может быть в каскодных схемах, в схемах катодных повторителей, а также в схемах электронных стабилизаторов), напряжение для накала подогревателя лампы рекомендуется подавать от отдельной обмотки трансформатора питания.
Для ламп с крутизной характеристики более 10 мА/в рекомендуется в цепь катода лампы включать резистор большего сопротивления, чем это необходимо для нормального смещения. При этом для получения требуемого отрицательного смещения нужно дополнительно подавать на управляющую сетку лампы соответствующее положительное напряжение.
Устойчивость работы какого-либо каскада повышается при стабилизации режима по постоянному току примененной в нем лампы. Наиболее просто это осуществляется путем включения смещающего резистора в катодную цепь лампы и гасящего резистора в цепь ее экранирующей сетки. При этом улучшается и взаимозаменяемость ламп.
Существенное увеличение срока службы выходной лампы можно получить, уменьшая мощность, рассеиваемую на ее аноде и экранирующей сетке. Это может быть достигнуто путем уменьшения анодного напряжения.
Очень важно правильно выбрать резистор, соединяющий катод с управляющей сеткой лампы. Сопротивление такого резистора должно быть по возможности минимальным, особенно для ламп с большой крутизной характеристики.

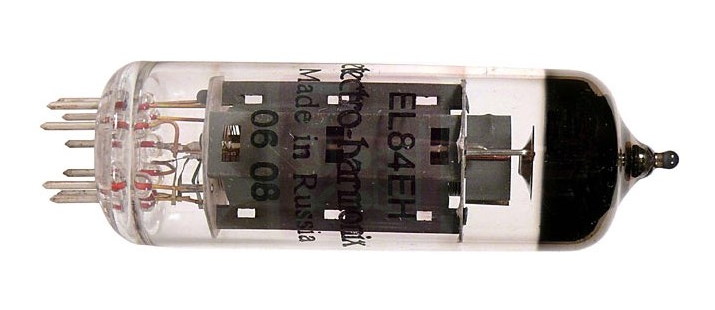

Рис. 3 Лучевой тетрод в миниатюрном исполнении EL84EH.
Необходимо учесть особые рекомендации по обращению с миниатюрными (пальчиковыми) и другими бесцокольными лампами с жесткими выводами (штырьками). Чтобы не повредить стеклянное основание такой лампы, вставлять и вынимать ее нужно в положении, перпендикулярном плоскости ламповой панельки. Монтаж последней во избежание смещения ее контактных гнезд рекомендуется вести при вставленном в нее калибре. При этом не рекомендуется свободные выводы (контактные лепестки) панельки использовать в качестве опорных контактов для каких-либо деталей.
